Domande
frequenti
1. Cos'è AutoCAD Raster Design 2009?
2. Quali sono le novità di AutoCAD Raster Design 2009?
3. Perché è necessario AutoCAD Raster Design
se AutoCAD dispone già di funzionalità raster?
4. AutoCAD Raster Design converte automaticamente le immagini
raster in disegni vettoriali AutoCAD?
5. Quanto è precisa la tecnologia OCR? È ancora
necessario utilizzare gli strumenti di vettorizzazione (VStrumenti)
con l’OCR?
6. Come è possibile convertire i contorni?
7. Quali formati di file supporta AutoCAD Raster Design?
8. È possibile salvare immagini dei modelli di elevazione
digitali (DEM) e multispettrali dopo avere trasformato e modificato
questi tipi di dati raster?
9. È possibile salvare un'immagine esistente in formati
quali MrSID di LizardTech e ECW di ER Mapper?
10. AutoCAD Raster Design funziona con AutoCAD 2009 e altri
prodotti basati su AutoCAD 2009?
11. È possibile usare AutoCAD Raster Design 2009 con
versioni precedenti di AutoCAD?
12. È possibile condividere i file ibridi creati in
AutoCAD Raster Design con altri utenti AutoCAD?
1.
Cos'è AutoCAD Raster Design 2009?
AutoCAD® Raster Design 2009 è l'applicazione raster
all'avanguardia per i professionisti della progettazione di
qualsiasi settore che intendono utilizzare o riutilizzare
nei progetti disegni su carta digitalizzati, mappe, immagini
satellitari, fotografie aeree, DEM (Digital Elevation Model)
e dati digitali simili. Rappresenta la soluzione Autodesk
per la gestione, la conversione, la modifica e l'analisi di
tutti i tipi di immagini raster in AutoCAD® e nelle applicazioni
basate su AutoCAD.
2.
Quali sono le novità di AutoCAD Raster Design 2009?
Supporto 64 bit: Raster Design 2009 supporta l’ambiente
del prodotto Autodesk host, a 32 o a 64 bit. Grazie a questa
flessibilità, Raster Design 2009 può essere
installato facilmente su qualsiasi applicazione compatibile
con qualsiasi sistema operativo supportato.
Miglioramenti per il formato ESRI® GRID: i dati discretizzati
a tema sono un tipo di dati raster comunemente utilizzato
per rappresentare elementi quali l’uso del suolo, la
suddivisione in zone e altri dati classificati. Ora i dati
discretizzati a tema in formato ESRI GRID sono rappresentati
correttamente in Raster Design. Questa funzionalità,
abbinata alla gestione dei dati continui a tema, necessaria
per lavorare con le elevazioni, garantisce un ambiente più
affidabile per utilizzare con precisione i dati della griglia
raster.
Nuova interfaccia con barra multifunzione: quando si installa
Raster Design su un software basato su AutoCAD 2009, strumenti
e opzioni vengono presentati in un formato grafico conciso,
la barra multifunzione, che consente di selezionare rapidamente
i comandi adatti al lavoro che si sta eseguendo. Si può
passare da un’applicazione a un’altra in modo rapido
e intuitivo. La barra multifunzione, posizionata nella parte
superiore della finestra dell’applicazione, è
personalizzabile ed espandibile, e quindi può essere
ottimizzata in base alle esigenze dei singoli utenti e agli
standard dell’azienda.
3. Perché è necessario AutoCAD Raster Design
se AutoCAD dispone già di funzionalità raster?
AutoCAD consente di inserire, visualizzare e stampare immagini
raster. Tuttavia non è possibile modificare queste
immagini o eseguire analisi ed elaborazioni di immagini. AutoCAD
Raster Design consente di modificare e salvare o esportare
immagini da utilizzare con altri disegni o applicazioni.
Quale
applicazione per la conversione e la modifica raster, AutoCAD
Raster Design include uno strumento per la gestione delle
immagini facile da utilizzare, che consente di gestire i numerosi
file raster utilizzati nel progetto. AutoCAD Raster Design
migliora inoltre la gestione delle immagini DWG™, consentendo
di incorporare le immagini nel file DWG, così da non
dover gestire file di riferimento delle immagini separati.
Include inoltre altri strumenti, quali la regolazione toni,
i controlli della tavolozza, la manipolazione di entità
raster (REM) con selezione avanzata (SmartPick), lo snap raster,
la trasformazione a foglio di gomma dell'immagine, il riconoscimento
ottico dei caratteri (OCR) e gli strumenti di vettorizzazione
con SmartCorrect.
Inoltre,
AutoCAD Raster Design supporta un'ampia gamma di dati raster
standard del settore, quali i formati JPEG 2000, ECW e LizardTech™
MrSID®. Consente inoltre di visualizzare e analizzare
i modelli di elevazione digitale (DEM) e i dati multispettrali
(immagini satellitari come Landsat e IKONOS) per migliorare
il processo decisionale (vedere la tabella riportata alla
domanda 7).
4. AutoCAD Raster Design converte automaticamente le immagini
raster in disegni vettoriali AutoCAD?
AutoCAD Raster Design include funzioni di conversione semiautomatica
e interattiva da raster a vettoriale e funzionalità
OCR che producono risultati altamente precisi che soddisfano
le necessità della maggior parte degli utenti di AutoCAD.
Alcuni disegni digitalizzati possono essere compatibili con
i convertitori automatici, ma i dati possono richiedere una
correzione e una verifica della geometria significative. A
causa di ciò, Raster Design ha continuato a concentrarsi
sugli strumenti per la conversione semiautomatica e interattiva
da raster a vettoriale per garantire risultati più
precisi.
Altre
funzionalità raster per immagini sono disponibili presso
gli sviluppatori indipendenti registrati di Autodesk come
applicazioni stand-alone e aggiuntive per il software AutoCAD
2009 e AutoCAD Raster Design 2009. Il catalogo Prodotti dei
partner contiene informazioni su migliaia di prodotti e servizi
che integrano il software Autodesk.
5. Quanto è precisa la tecnologia OCR? È
ancora necessario utilizzare gli strumenti di vettorizzazione
(VStrumenti) con l’OCR?
AutoCAD Raster Design consente di selezionare aree di testo
per il riconoscimento con la tecnologia OCR leader del settore.
I risultati ottenuti mediante l’OCR possono essere verificati
con l’aiuto di un dizionario definito dall’utente
e del dizionario AutoCAD, per migliorare l’accuratezza
del testo finale AutoCAD (o mtext).
Tuttavia,
i risultati ottenuti con l'OCR dipendono sempre dalla qualità
del testo originale. La tecnologia di AutoCAD Raster Design
è particolarmente adatta a un testo generato con il
computer e a mano. Il testo scritto a mano, in corsivo o meno,
in genere non è adatto all'OCR di disegni e mappe tecniche.
Se
il testo non è chiaro o se contiene troppi elementi
geometrici o imperfezioni dell'immagine che creano interferenze,
la finestra di dialogo Tracciatore VStrumenti rappresenta
la scelta migliore. Sebbene l'OCR consenta di lavorare nel
modo migliore con un blocco di testo chiaro, la funzione Vtesto
di VStrumenti risulta più efficace se è necessario
riconoscere soltanto una linea o alcuni caratteri. Inoltre,
l'OCR presenta la funzione di cancellatura RUB.
6. Come è possibile convertire i contorni?
AutoCAD Raster Design dispone di tre potenti tracciatori di
linee: di polilinee, di contorni e di polilinee 3D. Questi
strumenti di vettorizzazione sono stati progettati in modo
specifico per la conversione semiautomatica di mappe dei contorni
e dei suoli digitalizzate. È possibile controllare
qualsiasi aspetto del processo di vettorizzazione, incluso
il tipo di linea dell’output, il colore e le operazioni
nei punti decisivi.

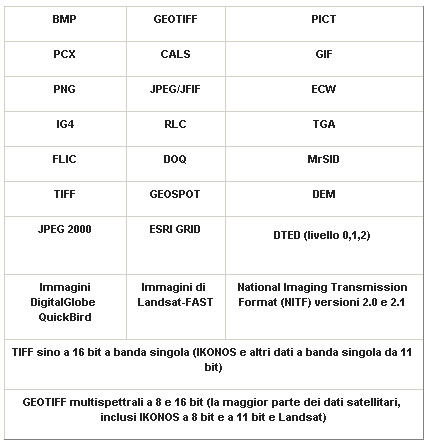

7.
Quali formati di file supporta AutoCAD Raster Design?
AutoCAD Raster Design supporta numerosi formati di file standard
del settore:
8.
È possibile salvare immagini dei modelli di elevazione
digitali (DEM) e multispettrali dopo avere trasformato e modificato
questi tipi di dati raster?
Sì, AutoCAD Raster Design consente di salvare i risultati
delle trasformazioni delle coordinate e delle modifiche dei
file multispettrali e DEM in formati standard del settore.
È possibile quindi riutilizzare le immagini modificate
in progetti nuovi o esistenti.
9.
È possibile salvare un'immagine esistente in formati
quali MrSID di LizardTech e ECW di ER Mapper?
Sebbene AutoCAD Raster Design 2009 attualmente non consenta
il salvataggio nel formato di immagine MrSID o ECW, ora è
possibile modificare direttamente queste immagini. Salvando
i cambiamenti e le modifiche, ad esempio tagliando ed evidenziando
le zone di interesse in formato JPEG 2000, si manterranno
i vantaggi multirisoluzione offerti dalle piccole dimensioni
del file e la velocità delle prestazioni, conservando
al contempo un'elevata qualità visiva dell'immagine.
10.
AutoCAD Raster Design funziona con AutoCAD 2009 e altri prodotti
basati su AutoCAD 2009?
Sì,
AutoCAD Raster Design 2009 è l'applicazione raster
per AutoCAD 2009 e i prodotti specializzati basati sul software
AutoCAD 2009. Raster Design 2009 è compatibile con
i seguenti prodotti:
AutoCAD
® 2009
AutoCAD® Civil 3D® 2009
AutoCAD® Civil 3D® Land Desktop Companion 2009
AutoCAD® Map 3D 2009
AutoCAD® Architecture 2009
AutoCAD® MEP 2009
AutoCAD® Mechanical 2009
AutoCAD® Electrical 2009
Autodesk® Topobase™ 2009
11.
È possibile usare AutoCAD Raster Design 2009 con versioni
precedenti di AutoCAD?
Essendo un prodotto integrativo, AutoCAD Raster Design 2009
può funzionare solo con AutoCAD 2009 e con i prodotti
basati su AutoCAD 2009.
12.
È possibile condividere i file ibridi creati in AutoCAD
Raster Design con altri utenti AutoCAD?
I prodotti software AutoCAD supportano l'inserimento, la visualizzazione
e la stampa di immagini raster AutoCAD standard. Se si utilizzano
esclusivamente immagini AutoCAD standard, è possibile
condividere qualsiasi file ibrido creato o modificato utilizzando
AutoCAD Raster Design e altri prodotti AutoCAD con qualsiasi
altro utente AutoCAD; se invece si desidera condividere immagini
Raster Design personalizzate (a 16 bit, multispettrali e DEM),
nell'applicazione AutoCAD di destinazione deve essere installato
l'attivatore per l’oggetto di Raster Design.
|
